PM2.5系列

PM-A3红外颗粒物传感器

产品优势

红外散射原理实现颗粒物质量浓度测量；
传感器出厂执行100%检验和标定；
采用深度算法优化补偿,保证不同环境测试结果稳定与一致；
最小检测粒径为0.5um

型号特点

通用红外粉尘传感器；
适用于空气检测仪、空气净化器及新风系统

产品系列及型号

系列型号	标准系列	通用系列	薄型系列	红外升级系列	户外系列	红外系列
PM-D4	★
PM-G3		★
PM-E5	★	☆
PM-G7		★	★
PM-G7M		★	★
PM-T7	★	☆	★
PM-T7M	★	☆	★
PM-R3				★
PM-H3		★
PM-S1	☆	★
PM-SP1					★
PM-A3						★

适用；

☆：部分情况下适用

标准系列：云彤专利标准产品

通用系列：可兼容市场其他主流产品

技术指标

技术参数	技术指标
粒径检测范围	>0.5μ m
检测量程	0-2000μg/ m3
一致性（PM2.5质量浓度）（25±5）℃，(50±10)%RH，标准测试环境	±40%；（50～2000）μg/ m3 ±18μg/ m3；（0～50）μg/ m3
数据接口	UART@5V

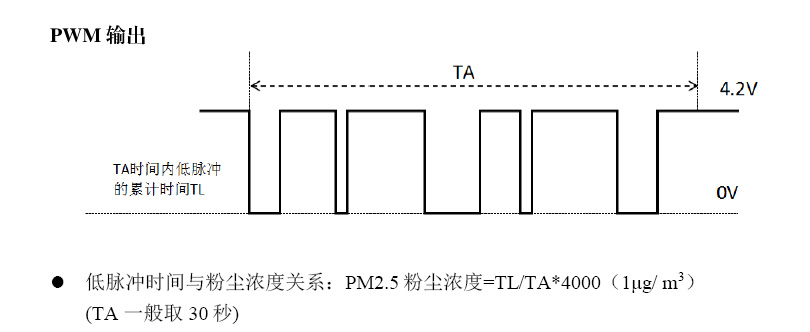

数据接口	PWM@5V
接口电平	高电平输入电压（VIH）：1.8V ~5V
	低电平输入电压（VIL）<0.8V
	高电平输出电压（VOH）>3.3~5V
	低电平输出电压（VOL）<0.4V
工作电压	5V（4.8V~5.5V）
工作电流	<120mA
工作温度/工作湿度	(0～50)℃/(0～99)% RH（不凝露）
储存温度	–20℃～60℃
数据稳定时间	接通电源后1分钟（电阻温度稳定时间）
外形尺寸	594522mm

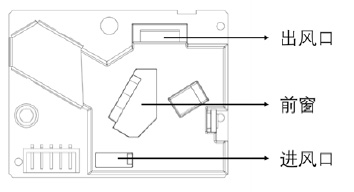

产品定义

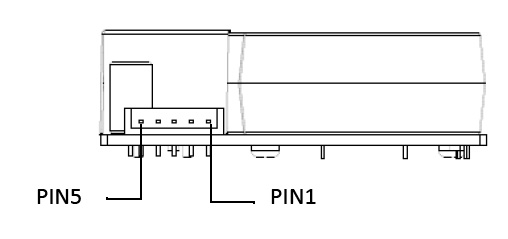

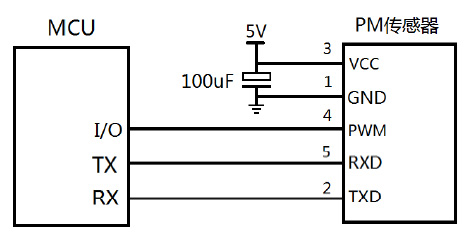

接口管脚定义

引脚序号	电气名称	说明
PIN1	GND	传感器接地
PIN2	TXD	串口发送端
PIN3	VCC	传感器电源正
PIN4	PWM	脉宽输出
PIN5	RXD	串口接收端

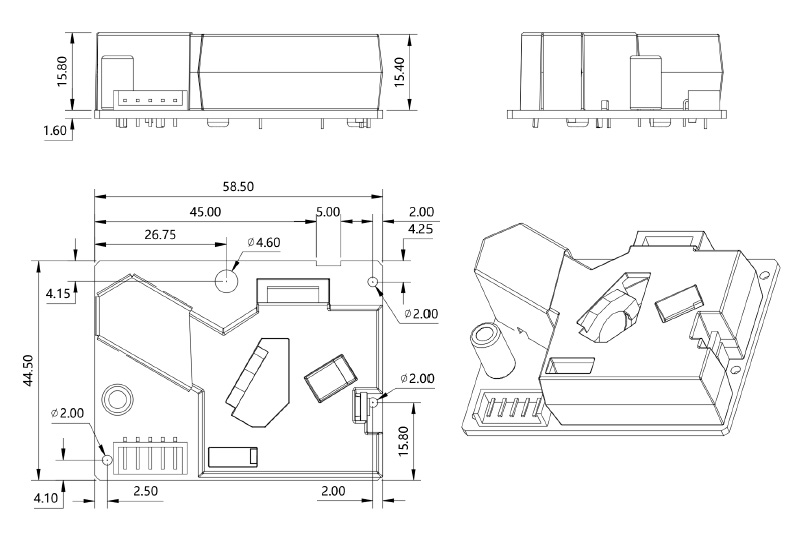

外形尺寸（PM-3）

通讯协议

TTL输出（5V）

Ø波特率：9600Kbps，校验位：无，停止位：1

Ø模块发送数据包定义，32个字节：

序号（16进制）	数据序号	数据	数据说明
0x00	起始符1	0x42	帧头
0x01	起始符2	0x4d
0x02	帧长度高八位	0xXX	帧长度=2*13+2(数据+校验位)
0x03	帧长度低八位	0xXX
0x04	数据1高八位	0xXX	保留
0x05	数据1低八位	0xXX
0x06	数据2高八位	0xXX	PM2.5浓度单位μg/m3
0x07	数据2低八位	0xXX
0x08	数据3高八位	0xXX	保留
0x09	数据3低八位	0xXX
0x0A	数据4高八位	0xXX	保留
0x0B	数据4低八位	0xXX
0x0C	数据5高八位	0xXX	保留
0x0D	数据5低八位	0xXX
0x0E	数据6高八位	0xXX	保留
0x0F	数据6低八位	0xXX
0x10	数据7高八位	0xXX	保留
0x11	数据7低八位	0xXX
0x12	数据8高八位	0xXX	保留
0x13	数据8低八位	0xXX
0x14	数据9高八位	0xXX	保留
0x15	数据9低八位	0xXX
0x16	数据10高八位	0xXX	保留
0x17	数据10低八位	0xXX
0x18	数据11高八位	0xXX	保留
0x19	数据11低八位	0xXX
0x1A	数据12高八位	0xXX	保留
0x1B	数据12低八位	0xXX
0x1C	数据13高八位	0xXX	保留
0x1D	数据13低八位	0xXX
0x1E	数据和校验高八位	0xXX	校验码=起始符1+起始符2+……+数据13低八位
0x1F	数据和校验低八位	0xXX

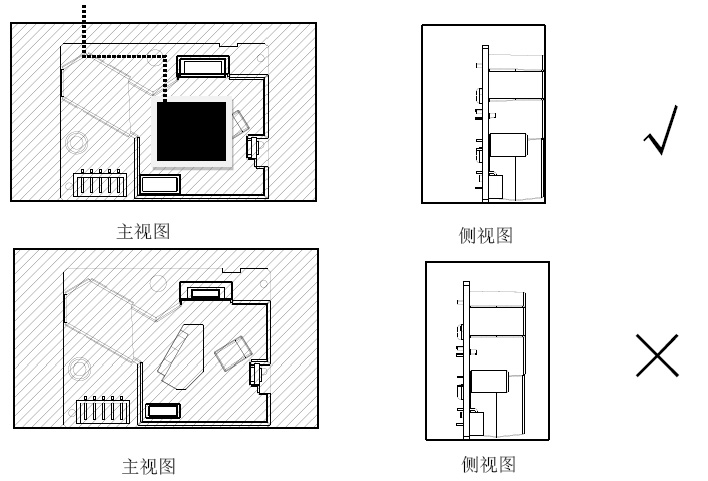

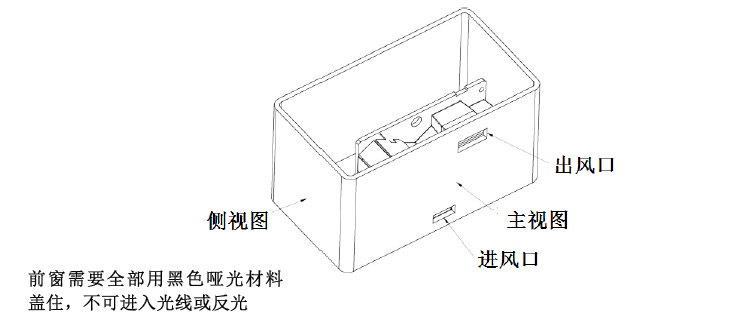

设计、安装、使用指导

数据帧校验检测处理例程
/**********************************************
函数名：check_sum
函数功能：检测传感器的数据包校验是否正确
输入参数：*dat ---数据存放地址
返回值：校验正确--0xff 校验错误返回--0x00
***********************************************/
unsigned char check_sum(unsigned char *dat)
{
unsigned char i=0,result=0;
unsigned short int sum=0;
if((dat[0]==0x42)&&(dat[1]==0x4d))//判断帧头
{
for(i=0;i<30;i++)
{
sum+=dat[i];
}
if(sum==((dat[30]<<8)+dat[31]))
{
result=0xff;
}
}
return(result);
}
