产品优势
激光散射原理实现精确测量；
传感器出厂执行100%检验和标定；
恒定风压和流量自适应控制系统；
光学系统采用高性能激光模组与感光元件；
采用国际大厂长寿命、超静音风扇；
采用深度算法优化补偿，保证不同环境测试结果稳定与一致；
防积尘传感器结构设计；
产品经过EMI、EMC测试，并通过可靠性测试。

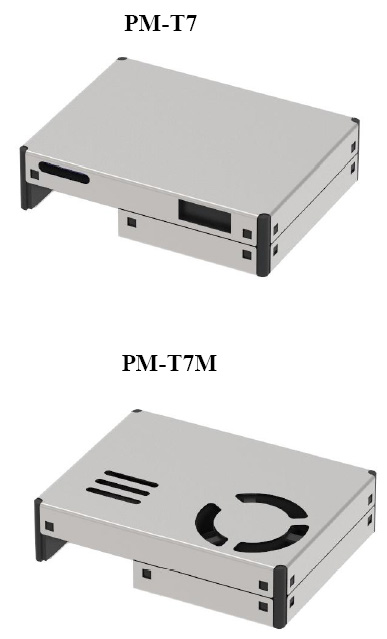

型号特点
超薄设计，适用于手持式及便携式智能检测仪表及设备；
进出风口方向可选，适用范围广。
产品系列及型号
|
系列 型 号 |
标准系列 |
通用系列 |
薄型系列 |
红外升级 系列 |
户外系列 |
红外系列 |
|
PM-D4 |
★ |
|
|
|
|
|
|
PM-G3 |
|
★ |
|
|
|
|
|
PM-E5 |
★ |
☆ |
|
|
|
|
|
PM-G7 |
|
★ |
★ |
|
|
|
|
PM-G7M |
|
★ |
★ |
|
|
|
|
PM-T7 |
★ |
☆ |
★ |
|
|
|
|
PM-T7M |
★ |
☆ |
★ |
|
|
|
|
PM-R3 |
|
|
|
★ |
|
|
|
PM-H3 |
|
★ |
|
|
|
|
|
PM-S1 |
☆ |
★ |
|
|
|
|
|
PM-SP1 |
|
|
|
|
★ |
|
|
PM-A3 |
|
|
|
|
|
★ |
★：适用；
☆：部分情况下适用
标准系列：云彤专利标准产品
通用系列：可兼容市场其他主流产品
技术指标
|
技术参数 |
技术指标 |
|
有效量程 |
0～500μg/m3 |
|
最大量程 |
1000μg/m3 |
|
颗粒物质量浓度分辨率 |
1μg/ m3 |
|
最小分辨粒径 |
0.3μm |
|
一致性（PM2.5质量浓度） （25±5）℃,(50±10)%RH，标准测试环境 |
±10%， @（100～500）μg/ m3 ±10μg/ m3，@（0～100）μg/ m3 |
|
响应时间 |
≤3s |
|
数据接口 |
UART@3.3V |
|
|
PWM |
|
接口电平 |
高电平输入电压（VIH）：1.8V ~5V |
|
|
低电平输入电压（VIL）<0.8V |
|
|
高电平输出电压（VOH）>2.9V |
|
|
低电平输出电压（VOL）<0.4V |
|
工作电压 |
5V（4.8V~5.5V） |
|
工作电流 |
<100mA |
|
工作温度/工作湿度 |
(–10～60)℃/(0～99)% RH（不凝露） |
|
储存温度 |
–30℃～70℃ |
|
外形尺寸 |
48*37*12mm |
|
平均无故障工作时间 |
>30000小时 |
注：有效量程：保证产品一致性技术指标的测量范围。
最大量程：产品输出数据的最大值。
接口定义

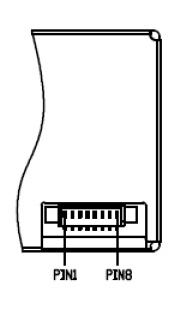

接口管脚定义
|
引脚序号 |
电气名称 |
说明 |
|
PIN1 |
VCC |
传感器电源正 |
|
PIN2 |
GND |
传感器接地 |
|
PIN3 |
SLEEP |
低电平睡眠，3.3V或置空时工作 |
|
PIN4 |
RXD |
传感器串口接收 |
|
PIN5 |
TXD |
传感器串口发送 |
|
PIN6 |
NC |
空 |
|
PIN7 |
NC |
空 |
|
PIN8 |
PWM |
PWM输出信号 |

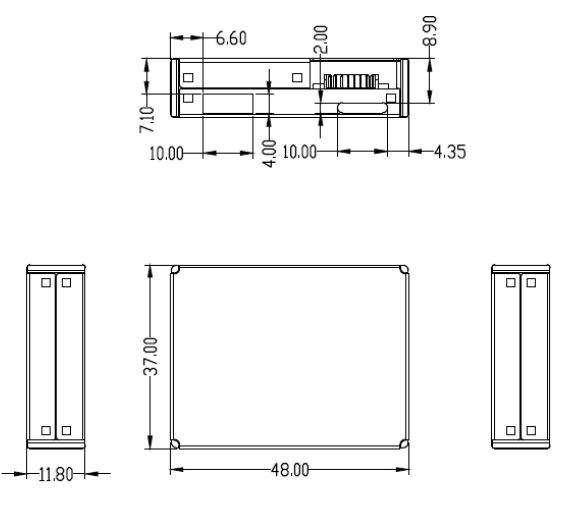

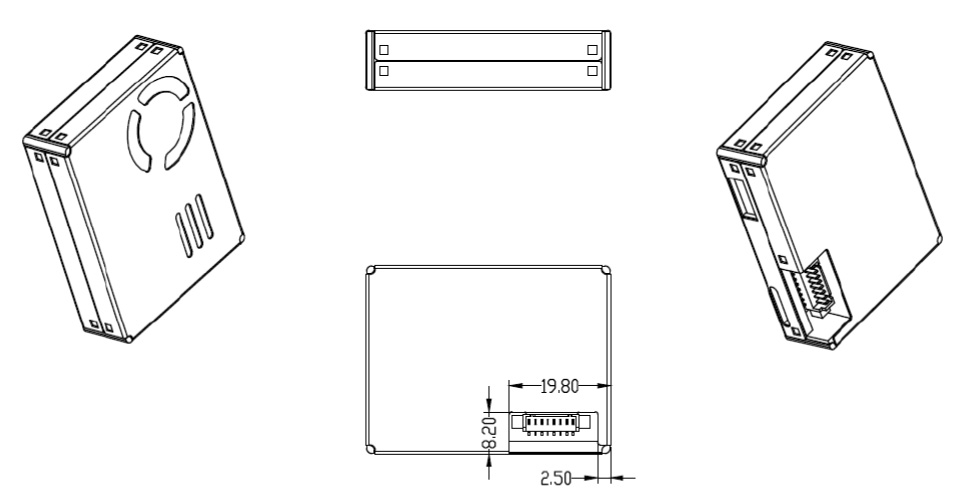

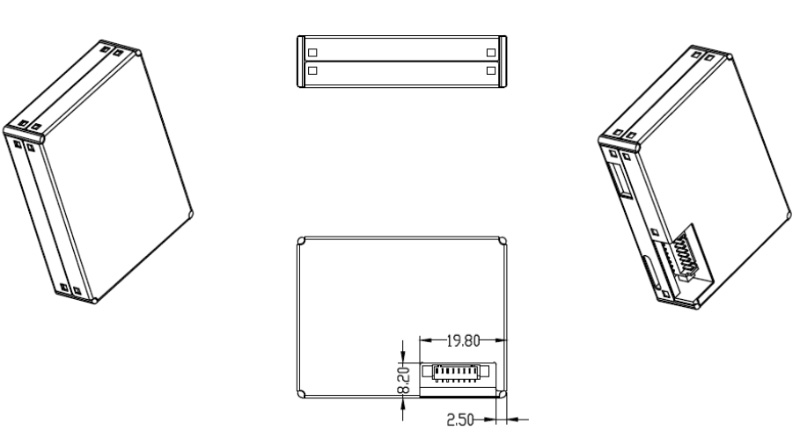

外形尺寸(PM=T7)

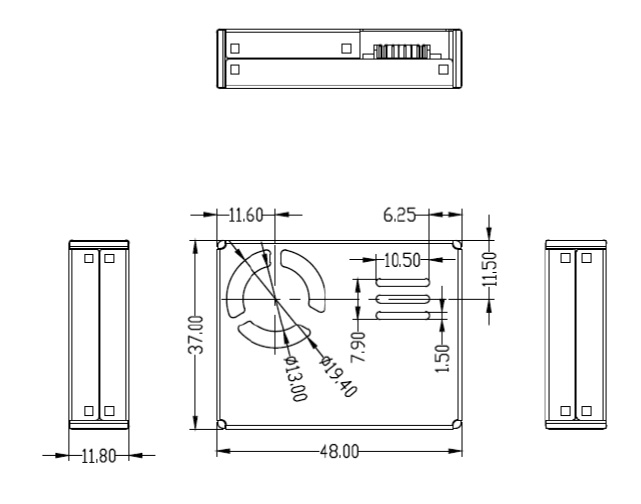

外形尺寸(PM=T7M)
通信协议
TTL输出（3.3V）
波特率：9600Kbps ，校验位：无 ，停止位：1
模块发送数据包定义，32个字节：
|
序号（16进制） |
数据序号 |
数据 |
数据说明 |
|
0x00 |
起始符1 |
0x42 |
帧头 |
|
0x01 |
起始符2 |
0x4d |
|
|
0x02 |
帧长度高八位 |
0xXX |
帧长度=2*13+2(数据+校验位) |
|
0x03 |
帧长度低八位 |
0xXX |
|
|
0x04 |
数据1高八位 |
0xXX |
PM1.0浓度单位μg/m3 |
|
0x05 |
数据1低八位 |
0xXX |
|
|
0x06 |
数据2高八位 |
0xXX |
PM2.5浓度单位μg/m3 |
|
0x07 |
数据2低八位 |
0xXX |
|
|
0x08 |
数据3高八位 |
0xXX |
PM10浓度单位μg/m3 |
|
0x09 |
数据3低八位 |
0xXX |
|
|
0x0A |
数据4高八位 |
0xXX |
PM1.0浓度单位μg/m3 |
|
0x0B |
数据4低八位 |
0xXX |
|
|
0x0C |
数据5高八位 |
0xXX |
PM2.5浓度单位μg/m3 |
|
0x0D |
数据5低八位 |
0xXX |
|
|
0x0E |
数据6高八位 |
0xXX |
PM10浓度单位μg/m3 |
|
0x0F |
数据6低八位 |
0xXX |
|
|
0x10 |
数据7高八位 |
0xXX |
0.1升空气中直径在0.3μm以上颗粒物个数 |
|
0x11 |
数据7低八位 |
0xXX |
|
|
0x12 |
数据8高八位 |
0xXX |
0.1升空气中直径在0.5μm以上颗粒物个数 |
|
0x13 |
数据8低八位 |
0xXX |
|
|
0x14 |
数据9高八位 |
0xXX |
0.1升空气中直径在1.0μm以上颗粒物个数 |
|
0x15 |
数据9低八位 |
0xXX |
|
|
0x16 |
数据10高八位 |
0xXX |
0.1升空气中直径在2.5μm以上颗粒物个数 |
|
0x17 |
数据10低八位 |
0xXX |
|
|
0x18 |
数据11高八位 |
0xXX |
0.1升空气中直径在5.0μm以上颗粒物个数 |
|
0x19 |
数据11低八位 |
0xXX |
|
|
0x1A |
数据12高八位 |
0xXX |
0.1升空气中直径在10μm以上颗粒物个数 |
|
0x1B |
数据12低八位 |
0xXX |
|
|
0x1C |
数据13高八位 |
0xXX |
保留 |
|
0x1D |
数据13低八位 |
0xXX |
|
|
0x1E |
数据和校验高八位 |
0xXX |
校验码=起始符1+起始符2+……+数据13低八位 |
|
0x1F |
数据和校验低八位 |
0xXX |
|
传感器从机扩展指令协议
1.主机通讯协议格式
|
特征字节1 |
特征字节2 |
指令字节 |
状态字节1 |
状态字节2 |
校验字节1 |
校验字节2 |
|
0x42 |
0x4d |
CMD |
DATAH |
DATAL |
LRCH |
LRCL |
|
CMD |
DATAH |
DATAL |
说明 |
|
0xe2 |
X |
X |
被动式读数 |
|
0xe1 |
X |
00H-被动式 |
状态切换 |
|
|
|
01H-主动式 |
|
|
0xe4 |
X |
00H-待机模式 |
待机控制 |
|
|
|
01H-正常模式 |
|
2.指令及特征字节定义
3.指令应答
0xe2：应答 32字节，同传感器规格书协议。
4.校验字生成
从特征字开始所有字节累加和。
PWM输出
PWM输出信号含义为PM2.5颗粒物质量浓度
PWM周期T≈1000ms
一个周期内高电平的时间为t
PM2.5=t/T*1000（μg/m3）

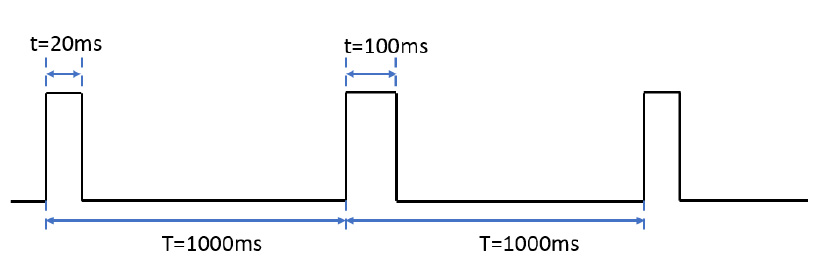

上图第一个周期内，t=20ms，T=1000ms，则PM2.5=20 μg/m3
上图第二个周期内，t=100ms，T=1000ms，则PM2.5=100 μg/m3
PWM波形输出的PM2.5颗粒物质量浓度范围为（0~999）μg/m3
设计、安装、使用指导
程序设计示例
数据帧校验检测处理例程
/**********************************************
函数名：check_sum
函数功能：检测传感器的数据包校验是否正确
输入参数：*dat ---数据存放地址
返回值： 校验正确--0xff 校验错误返回--0x00
***********************************************/
unsigned char check_sum(unsigned char *dat)
{
unsigned char i=0,result=0;
unsigned short int sum=0;
if((dat[0]==0x42)&&(dat[1]==0x4d))//判断帧头
{
for(i=0;i<30;i++)
{
sum+=dat[i];
}
if(sum==((dat[30]<<8)+dat[31]))
{
result=0xff;
}
}
return(result);
}

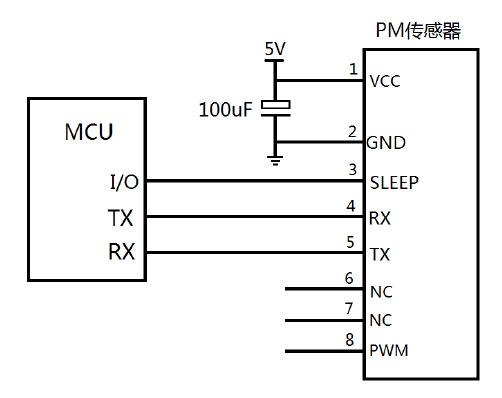

典型电路设计示例
电路设计注意事项
1. 传感器采用5V供电，5V供电无反接保护，供电管脚不可反接；并且使用时建议在电源处加一颗100uF电容，用于电源滤波；
2. 其它控制和通讯引脚均为3.3V电平接口；
3. 第3管脚为睡眠引脚，传感器低电平进入睡眠状态，高电平进入工作状态，传感器内部在该管脚有上拉电阻，如果不使用睡眠功能，建议悬空；
4. 第4管脚为传感器的串口接收，如果不使用建议悬空；
5. 第6、7管脚为空，如果不使用建议悬空；
6. 第8管脚为PWM输出脚，如果不使用建议悬空。

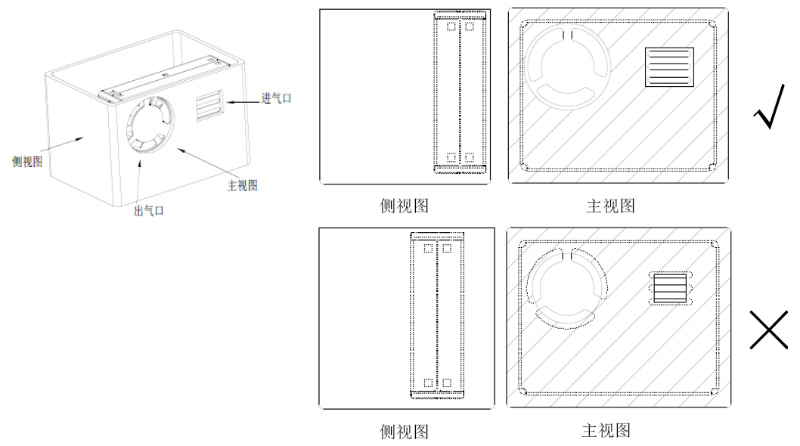

结构设计示例
结构设计注意事项
1. 安装和固定：本产品建议使用卡紧、嵌入、粘接方式固定；
2. 进风口和出风口与测量环境之间不能被遮挡；
3. 进风口和出风口所在的平面须紧贴设备外壁并使用气孔与外界连通为最佳，如无法实现，进风口和出风口之间应有结构使气流隔离；
4. 设备的进出风口要大于或等于传感器进出风口大小，并保证进风口全部露出； 5. 设备设计的风道不要有拐弯，保证外界被测量气体可直线进入传感器进风口，并保证传感器出风可直线排出设备外；
6. 传感器应用于净化器类产品时，需避免将传感器直接置于净化器自身风道中；如果无法避免，需设计一个独立的结构空间安装传感器，使传感器进出风口与净化器自身风道隔离；
7. 应用于净化器或固定检测设备时，传感器工作位置应高于地面20cm以上，避免地表附近的大颗粒尘埃及絮状物进入传感器，导致气路和光路的污染，进而引起测量误差；
8. 金属外壳与内部电源地导通，注意不要和其他外部板组电路或机箱外壳短接； 9. 传感器在使用时远离发热较高及辐射较强的元器件；
10. 传感器应用于户外设备时，对于大颗粒物灰尘、雨雪、杨柳絮等的防护，应由设备的结构完成。
其他注意事项
1. 传感器含有静电敏感元件，安装使用过程需做好静电防护，例如佩戴防静电手套等；
2. 安装使用过程需避免带电插拔等不规范操作；
3. 请勿拆解传感器，将导致不可逆的损坏；
4. 本传感器适用于普通室内环境测量，如设备在以下实际环境中使用，则应在传感器外部增加相应防护设计，以免因过度积尘、积油、进水导致数据一致性下降及使用寿命降低：
a)全年尘埃浓度大于300微克/立方米时间超过50%，或大于500微克/立方米时间超过 20%；
b)油烟环境，如厨房；
c)高水雾环境，如浴室。
