产品优势
l 红外散射原理实现颗粒物质量浓度测量；
l 传感器出厂执行100%检验和标定；
l 采用深度算法优化补偿,保证不同环境测试结果稳定与一致；
l 最小检测粒径为0.5um
型号特点
² 通用红外粉尘传感器；
² 适用于空气检测仪、空气净化器及新风系统等。
产品系列及型号
|
系 列型号 |
标准系列 |
通用系列 |
薄型系列 |
红外升级系列 |
户外系列 |
红外系列 |
|
PM-D4 |
★ |
|
|
|
|
|
|
PM-G3 |
|
★ |
|
|
|
|
|
PM-E5 |
★ |
☆ |
|
|
|
|
|
PM-G7 |
|
★ |
★ |
|
|
|
|
PM-G7M |
|
★ |
★ |
|
|
|
|
PM-T7 |
★ |
☆ |
★ |
|
|
|
|
PM-T7M |
★ |
☆ |
★ |
|
|
|
|
PM-R3 |
|
|
|
★ |
|
|
|
PM-F8 |
|
★ |
★ |
|
|
|
|
PM-S1 |
☆ |
|
★ |
|
|
|
|
PM-A3 |
|
|
|
|
|
★ |
|
PM-C3 |
|
|
|
|
|
★ |
★：适用；
☆：部分情况下适用
标准系列 ：云彤专利标准产品
通用系列 ：可兼容市场其他主流产品
技术指标
|
技术参数 |
技术指标 |
|
粒径检测范围 |
>0.5μm |
|
检测量程 |
0-1000μg/ m3 |
|
一致性（PM2.5质量浓度） （25±5）℃，(50±10)%RH，标准测试环境 |
±20%；（100～1000）μg/ m3
±20μg/ m3；（0～100）μg/ m3 |
|
数据接口 |
UART@4.5V |
|
PWM@4.5V |
|
|
接口电平 |
高电平输入电压（VIH）：1.8V ~4.5V |
|
低电平输入电压（VIL）<0.8V |
|
|
高电平输出电压（VOH）>3.3~4.5V |
|
|
低电平输出电压（VOL）<0.4V |
|
|
工作电压 |
5V（4.8V~5.5V） |
|
工作电流 |
<30mA |
|
工作温度/工作湿度 |
(0～50)℃/(0～99)% RH（不凝露） |
|
储存温度 |
–20℃～60℃ |
|
数据稳定时间 |
30s |
|
外形尺寸 |
46.2*34.1*18mm |
|
|
|
|
|
|

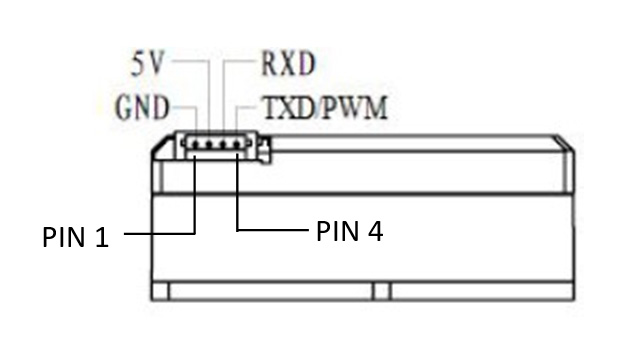

接口管脚定义
|
引脚序号 |
电气名称 |
说明 |
|
PIN1 |
GND |
传感器接地 |
|
PIN2 |
VCC |
传感器电源正 |
|
PIN3 |
RXD |
串口接收端 |
|
PIN4 |
TXD/PWM |
串口发送端/PWM输出 |

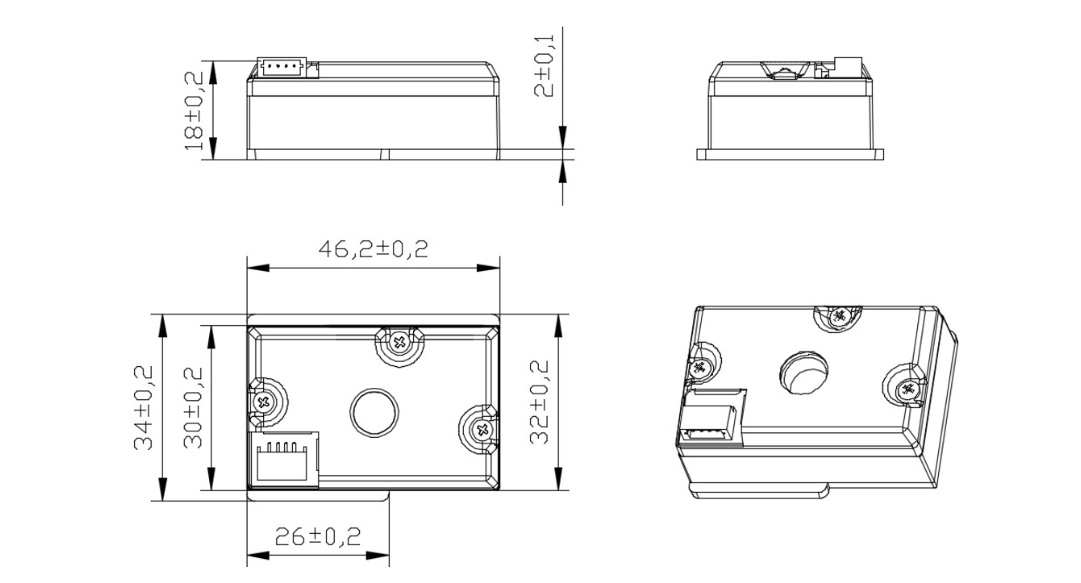

外形尺寸（PM-C3）
|
|
|
|
|
|
通讯协议

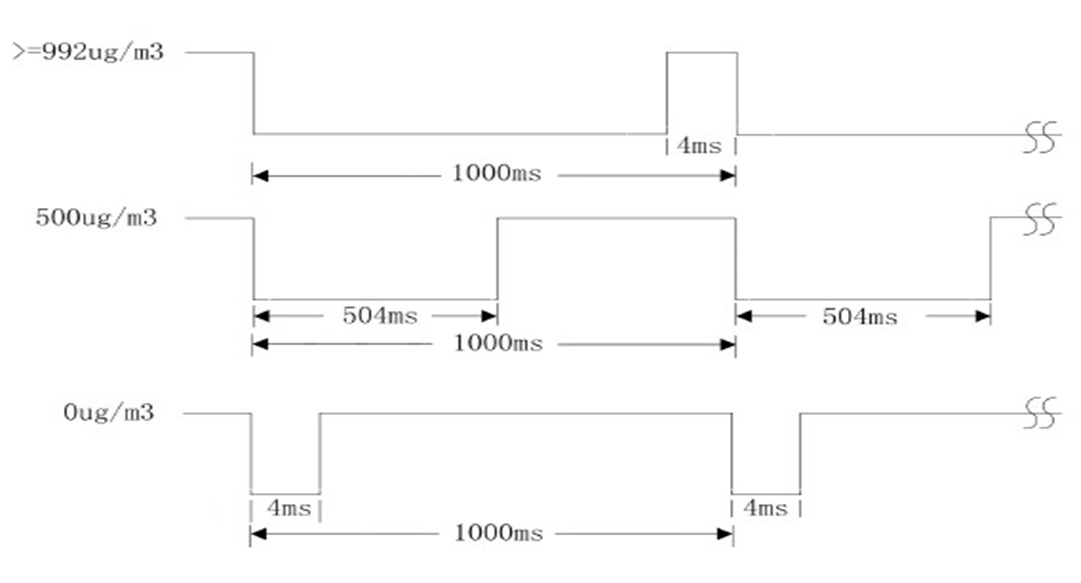

PM-C3PWM输出
l 分辨率：1 ug/m3
l 有效电平：低电平有效
l 量程：0~992ug/m3
l 输出总周期：1000ms
l 浓度：μg/m3=低电平时间ms-4ms；
l 说明：
PWM一周期内输出低电平最小为4ms，表示浓度为0μg/m3；
PWM一周期内输出低电平最大为996ms，表示浓度为992μg/m3
TTL 输出 （4.5V）
Ø 波特率：9600bps，校验位：无，停止位：1
Ø 模块发送数据包定义，32个字节：
|
序号（16进制） |
数据序号 |
数据 |
数据说明 |
|
0x00 |
起始符1 |
0x42 |
帧头 |
|
0x01 |
起始符2 |
0x4d |
|
|
0x02 |
帧长度高八位 |
0xXX |
帧长度=2*13+2(数据+校验位) |
|
0x03 |
帧长度低八位 |
0xXX |
|
|
0x04 |
数据1高八位 |
0xXX |
保留 |
|
0x05 |
数据1低八位 |
0xXX |
|
|
0x06 |
数据2高八位 |
0xXX |
PM2.5浓度单位μg/m3 |
|
0x07 |
数据2低八位 |
0xXX |
|
|
0x08 |
数据3高八位 |
0xXX |
保留 |
|
0x09 |
数据3低八位 |
0xXX |
|
|
0x0A |
数据4高八位 |
0xXX |
保留 |
|
0x0B |
数据4低八位 |
0xXX |
|
|
0x0C |
数据5高八位 |
0xXX |
保留 |
|
0x0D |
数据5低八位 |
0xXX |
|
|
0x0E |
数据6高八位 |
0xXX |
保留 |
|
0x0F |
数据6低八位 |
0xXX |
|
|
0x10 |
数据7高八位 |
0xXX |
保留 |
|
0x11 |
数据7低八位 |
0xXX |
|
|
0x12 |
数据8高八位 |
0xXX |
保留 |
|
0x13 |
数据8低八位 |
0xXX |
|
|
0x14 |
数据9高八位 |
0xXX |
保留 |
|
0x15 |
数据9低八位 |
0xXX |
|
|
0x16 |
数据10高八位 |
0xXX |
保留 |
|
0x17 |
数据10低八位 |
0xXX |
|
|
0x18 |
数据11高八位 |
0xXX |
保留 |
|
0x19 |
数据11低八位 |
0xXX |
|
|
0x1A |
数据12高八位 |
0xXX |
保留 |
|
0x1B |
数据12低八位 |
0xXX |
|
|
0x1C |
数据13高八位 |
0xXX |
保留 |
|
0x1D |
数据13低八位 |
0xXX |
|
|
0x1E |
数据和校验高八位 |
0xXX |
校验码=起始符1+起始符2+……+数据13 低八位 |
|
0x1F |
数据和校验低八位 |
0xXX |
设计、安装、使用指导
程序设计示例
数据帧校验检测处理例程
函数名：check_sum
函数功能：检测传感器的数据包校验是否正确输入参数：*dat ---数据存放地址
返回值：校验正确--0xff校验错误返回--0x00
***********************************************/ unsigned char check_sum(unsigned char *dat)
{
unsigned char i=0,result=0; unsigned short int sum=0;
if((dat[0]==0x42)&&(dat[1]==0x4d))//判断帧头
{
for(i=0;i<30;i++)
{
sum+=dat[i];
}
if(sum==((dat[30]<<8)+dat[31]))
{
result=0xff;
}
}
return(result);
}

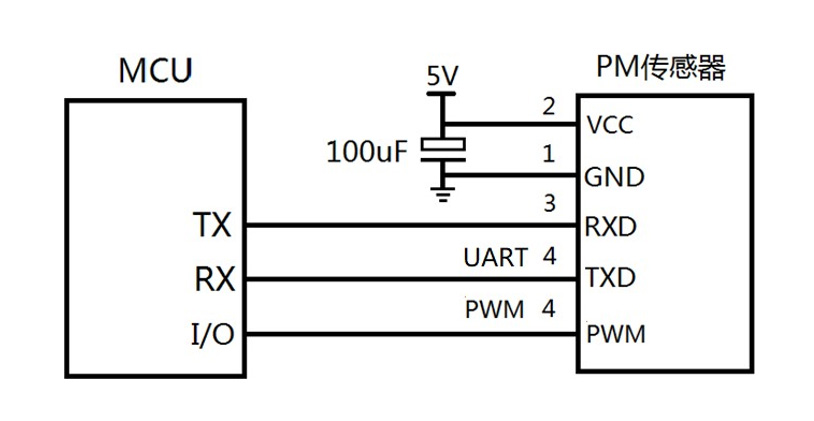

典型电路设计示例
|
|
|
|
|
|
电路设计注意事项
1. 传感器采用5V供电，5V供电无反接保护，供电管脚不可反接；并且使用时建议在电源处加一颗100uF电容，用于电源滤波；
2. 其它控制和通讯引脚均为4.5V电平接口；
3. 第3管脚为传感器的串口接收，如果不使用建议悬空；
结构设计注意事项
1. 安装和固定，本产品建议是用卡扣固定。
2. 进风口和出风口与测量环境之间不能被遮挡。
3. 进风口和出风口所在的平面必须紧贴设备外壁并使用气孔与外界连通，同时要远离气流较大的位置。
4. 设备的进、出风口要大于或等于传感器进、出风口大小，并保证进风口全部露出。
5. 设备设计的风道不要有拐弯，保证外界被测量的气体可直线进入传感器进风口，并保证传感器出风可直接排出设备外。
6. 传感器在使用时，确保其工作在黑暗环境中，减少环境光的干扰。
7. 应用于净化器或固定检测设备时，传感器工作位置应高于地面20cm以上，避免地表附近的大颗粒尘埃及絮状物进入传感器，导致气路和光路的污染，进而引起测量误差。
8. 传感器在使用时应远离发热较高及辐射较强的元器件。
9. 传感器应用于户外设备时，对于大颗粒物灰尘、雨雪、杨柳絮等的防护，应由设备的结构完成。
其他注意事项
1. 传感器含有静电敏感元件，安装使用过程需做好静电防护，例如佩戴防静电手套等。
2. 当粉尘污染探测腔体时，可使用吸尘器清洁。
3. 要避免硬物划伤透镜表面。
4. 安装使用过程需避免带电插拔等不规范操作。
5. 请勿拆解传感器，将导致不可逆的损坏。
6. 传感器请勿在有机气体和可燃气体环境下使用。
7. 本传感器适用于室内环境测量，如设备在以下实际环境中使用，则应在传感器外部增加相应防护设计，以免因过度积尘、积油、进水导致数据一致性下降及使用寿命降低：
a）全年尘埃浓度大于300微克/立方米时间超过50%，或大于500微克/立方米时间超过20%。
b）油烟环境，例如厨房。c）高水雾环境，如浴室。
